Гидравлика колесного погрузчика JCB 3CX и Ремонт и обслуживание

Без исправной гидросистемы JCB 3CX теряет манёвренность и тяговое усилие. Давление падает – цикл загрузки затягивается, топливо сгорает впустую. Эксплуатант несёт прямые потери.

Зачем следить за давлением

Рабочее давление в главном контуре достигает 230–250 бар. Даже небольшой спад отражается на скорости перемещения стрелы. Регулярная проверка манометром помогает заметить отклонение ещё до отказа.

Роль качества масла

Производитель указывает класс HVLP46 либо эквивалент. Разжиженное масло теряет плёнку и ускоряет износ пар трения. Оптимальную вязкость определяет фактическая температура корпуса насоса.

Критерии своевременного ремонта

Скрип распределителя, едва уловимый свист байпасного клапана, падение оборотов при подъёме стрелы – первые сигналы. Затягивать нельзя: детали быстро перегреваются, на поверхности штоков образуются задиры.

Подвижные узлы питаются маслом, которое подаёт гидравлический насос. Каждое колено шланга, каждый клапан создаёт точки риска. Пыль, кавитация, старение уплотнений – всё это приближает отказ.

Небольшая сырость вокруг фитинга кажется безобидной, однако спустя неделю она превращается в пробоину. Грязь втягивается внутрь, забивает фильтр, золотники начинают заедать. Останов техники неизбежен.

Цилиндры подъёма стрелы
Блок распределителей
Поворотный механизм ковша
Радиатор охлаждения рабочей жидкости

Каждый элемент из списка выше имеет регламент межсервисных работ. Игнорирование сроков ведёт к преждевременному износу. Ниже – базовые действия, которые помогают сохранить ресурс.

Проверка уровня и чистоты масла каждые 50 моточасов
Контроль давления на «горячем» контуре манометром
Осмотр шлангов под нагрузкой, устранение потёков
Замена фильтров по паспорту или при падении расхода

Дополнительно полезно фиксировать наблюдения в журнале. Своевременный снимок манометра либо фото пятна на раме ускоряют диагностику в сервисе.

Весна – промывка радиатора и обновление уплотнений
Лето – проверка вязкости с учётом высоких температур
Зима – прогрев рулевого контура перед работой

Контролируя сезоны, механик экономит часы простоя и тонны дизеля. Стоимость пары литров масла несравнима с ценой на новую пару гидромотора и насоса.

JCB 3CX ценят за запас прочности, однако без должного внимания любая гидравлика капризна. Правильный уход дешевле капитального ремонта, а гарантированный ресурс определяется не заводом, а дисциплиной оператора.

В следующих разделах разбираем типовые неисправности, подбор ремкомплектов и алгоритмы опрессовки контуров. Экономия времени и средств начинается с точной информации – она уже собрана ниже.

Диагностика утечек в рулевом гидроусилителе и замена уплотнений

Система рулевого усилителя JCB 3CX работает под высоким давлением, поэтому малейшая утечка быстро превращается в серьёзную проблему. Масло уходит, руль тяжелеет, насос гудит – типичная картина, знакомая каждому механизатору.

Как распознать неисправность

Визуальный осмотр занимает несколько минут и часто уже даёт ответ, где именно теряется рабочая жидкость.

Под машиной появляются тёмные пятна диаметром более 5 см.
Пыль на цилиндре пропитана маслом, образуя липкую корку.
Уровень в бачке падает быстрее обычного.
Руль поворачивается рывками, слышен свист при перегазовке.

Если перечисленные признаки совпадают, пора искать источник течи предметно.

Проверка насосных контуров

Прибором высокого давления удобно отследить участок, где гидролиния теряет герметичность. Работайте в перчатках, масло нагревается до 80 °C.

Заглушите двигатель, дайте системе сбросить давление.
Подключите манометр вместо шланга обратки.
Запустите мотор, поверните руль до упора и считайте показатели.
Перепад более 20 бар между входом и выходом укажет на течь после насоса.

Найденное место протирают ветошью, затем проверяют повторно. Пузырьки у штуцера – прямое доказательство подсоса воздуха.

Замена уплотнений: пошаговый план

Изношенные кольца меняют комплектом ремкомплекта оригинального номера или надёжным аналогом из витона. Обязательно используйте чистое масло нужного класса вязкости.

Ремкомплект уплотнений;
Съёмник стопорных колец;
Динамометрический ключ;
Пластиковая лопатка для установки манжет.

Все детали промывают керосином, металл обезжиривают спиртом. Поверхности не должны иметь задиров – иначе новые кольца порежутся.

Снимите шток, отметив положение поршня маркером.
Извлеките старые манжеты лопаткой, не царапая посадочные дорожки.
Смажьте канавки свежим маслом, установите новые кольца без перекрутов.
Соберите цилиндр, затяните гайки до правильного момента затяжки.
Заполните бачок, прокачайте систему 3–4 оборотами руля.

После двадцатиминутной работы на холостых проверьте соединения повторно. Следов масла быть не должно.

Не перетягивайте алюминиевые штуцеры – они трескаются.
Не ставьте уплотнения «внахлёст»; это главный источник последующих течей.
Меняйте фильтр тонкой очистки вместе с уплотнениями – так ресурс увеличивается втрое.

Своевременная замена манжет поддерживает давление в системе, снижает нагрузку на насос и экономит солидную сумму на капитальном ремонте. Минимальное давление подтверждает качественную сборку и обеспечивает лёгкий ход руля на любой рабочей площадке.

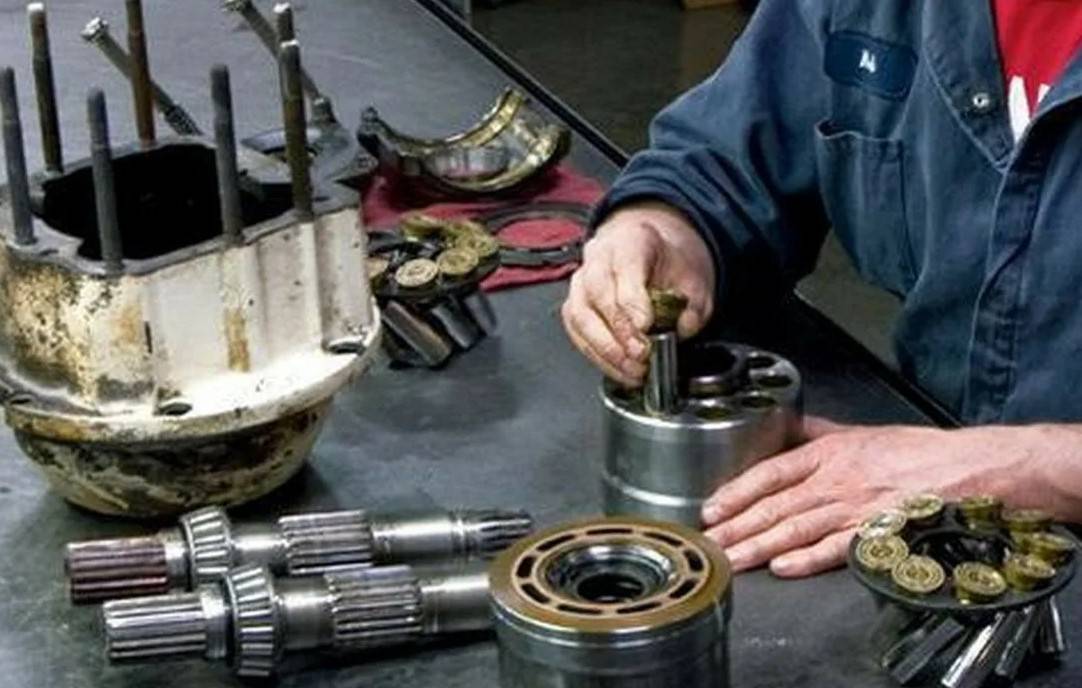

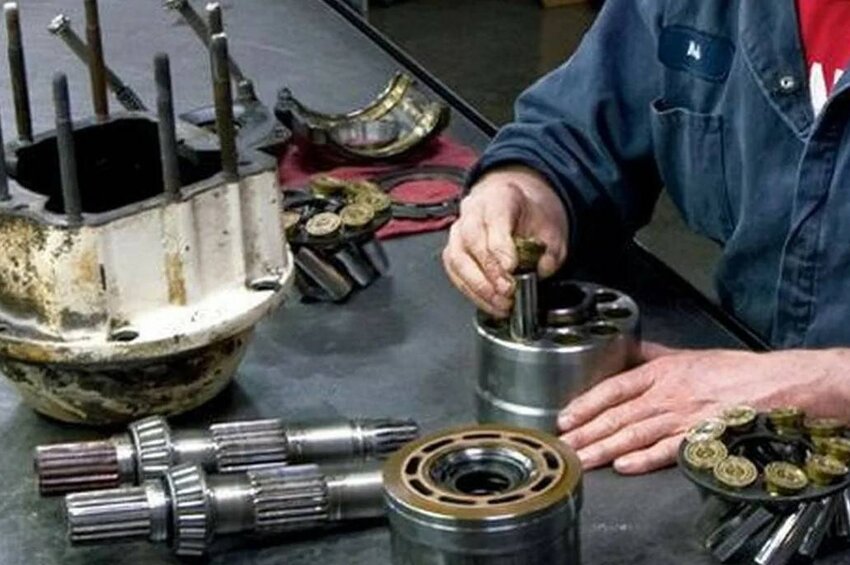

Регулировка давления главного гидронасоса после капитального ремонта

Капитальный ремонт устраняет износ, но сбрасывает настройки. Без новой калибровки JCB 3CX теряет плавность, увеличивает расход топлива, нагревает масло. Регулировка возвращает систему к нормальной работе и продлевает ресурс узлов.

Главное – доверять только точным приборам. Механический манометр помогает, но цифровой датчик удобнее: сразу видно даже мелкое отклонение.

Сигналы, указывающие на необходимость настройки

При первом пуске после ремонта наблюдайте работу машины. Если появляются симптомы ниже, давление выбито.

Рывки при подъёме стрелы.
Слабый тормоз ковша на удержании груза.
Перегрев гидробака через 15-20 минут.
Гул насоса, похожий на завывание.

Подготовка к регулировке

Машина ставится на ровную площадку, двигатель прогревается до 60–70 °C, масло должно стать однородным. Дальше соберите минимальный комплект.

инструмент ISO 1179 для отворачивания контрольного штуцера.
Манометр 0–400 бар с классом точности 1,0 или выше.
Шланг высокого давления с байонетной муфтой.
Уплотнительные кольца размера 11,3?2,65 мм.

Перед подключением продуйте шланг сухим воздухом. Мельчайшая стружка приведёт к кавитации и быстрому износу плунжеров.

Пошаговая процедура

Заглушите мотор, сбросьте остаточное давление движением рукояти.
Установите манометр на порт «P test».
Запустите двигатель на 1 500 об/мин, переведите распределитель в нейтраль.
Нагрузите систему: полностью закройте регулятор расхода.
Считайте показания. Норма для JCB 3CX – 330 ± 5 бар.
Если разница более 5 бар, подкрутите винт ограничителя по часовой стрелке для повышения, против – для снижения.

После каждого четверти оборота дайте насосу стабилизироваться 10 секунд. Лишняя спешка ведёт к скачкам давления.

Когда прибор показывает искомое значение, верните регулятор расхода в исходное положение, снова проверьте. Разница не должна превышать 2 бар. Фиксируйте винт лаком от отворачивания.

Частые ошибки и способы их избежать

Регулировка на холодном масле – получаете просадку после прогрева.
Затяжка контргайки без фиксатора – гуляет настройка.
Игнорирование фильтра грубой очистки – стружка замыкает золотники.
Экономия на уплотнении – микротечь, медленная потери давления.

Проверяйте фильтры через 10 часов после калибровки. Чистое масло убережёт от повторного разбора.

Правильная настройка исключает перегрузку, снижает расход топлива и сохраняет ресурса гидравлики. Достаточно один раз выполнить описанные действия, чтобы забыть о корректировке до следующего планового ремонта.
